Fibra óptica industrial: tendido, fusión y medición OTDR
Tendemos y fusionamos la fibra que une salas eléctricas, oficinas, garitas y puntos de cámaras dentro de una faena o planta, y dejamos cada hilo medido con OTDR. Si una retroexcavadora cortó el cable, ubicamos el corte y lo empalmamos. No vendemos planes de internet.
Si buscas internet de fibra para tu casa, no somos nosotros
Lo que hacemos es la fibra por dentro de una empresa: el cable que cruza el patio desde la sala eléctrica hasta la oficina, el que sube a la garita o el que baja a la sala de bombas. Para contratar internet en un departamento de Antofagasta o Calama hay que ir a una compañía de telecomunicaciones.
Tres formas de llevar la fibra de un punto a otro
El recorrido se elige mirando lo que ya hay en terreno. En una faena casi nunca se parte de cero: hay bandejas, ductos o postes que se pueden aprovechar, y hay zonas por donde pasan camiones y palas que conviene evitar.
En ducto o canalización enterrada
Es lo más protegido. Si ya existe un ducto con espacio libre, el cable se sopla o se tira por dentro con guía. Si hay que abrir zanja, se marca el recorrido con cinta de advertencia sobre el ducto, para que la próxima excavación la encuentre antes que al cable.
Aérea en postes
Sirve para distancias largas donde no se justifica excavar. Se usa cable autosoportado o cable amarrado a un mensajero, con su flecha calculada para el viento. El punto débil son los cruces de camino: la altura tiene que dejar pasar el equipo más alto que circule por ahí.
Por bandeja dentro de la planta
Dentro de una nave o una sala eléctrica la fibra va en bandeja, separada de los cables de fuerza. A la fibra no le afecta el ruido eléctrico, pero sí le afectan las curvas muy cerradas y el peso de otros cables encima, así que se le da su espacio.
Fusión o conector: dónde va cada uno

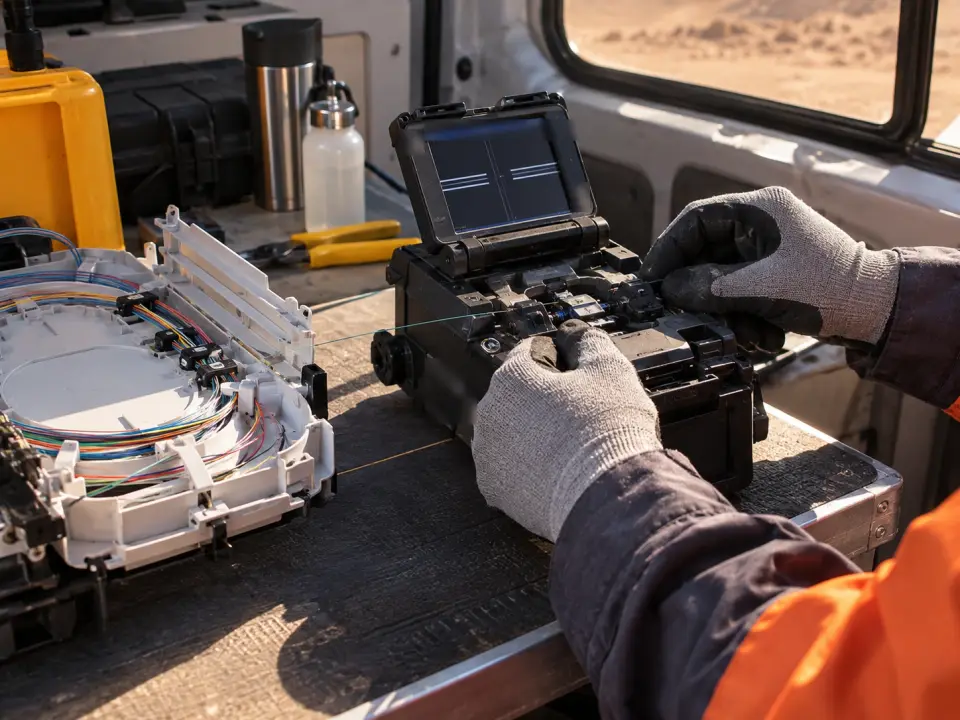

Fusión
- Une dos fibras con un arco eléctrico y quedan como una sola.
- Va en los empalmes a lo largo del tramo y en las reparaciones de cortes.
- En fibra monomodo bien fusionada la pérdida suele quedar bajo 0,05 dB por empalme.
- Se protege con un manguito y queda ordenada dentro de una caja de empalme.
Conector
- Termina la fibra para enchufarla a un equipo o a un panel de distribución.
- Va en los extremos: en el rack de la sala y en el switch del otro lado.
- Pierde más que una fusión y se ensucia; un conector sucio es una falla típica.
- Permite cambiar conexiones sin volver a fusionar.
Cómo leer el informe OTDR que te entregamos
El OTDR manda pulsos de luz por la fibra y mide la luz que vuelve reflejada y dispersada a lo largo del vidrio. Con eso dibuja una curva: la distancia va en el eje horizontal y la potencia en el vertical. La Fiber Optic Association explica el método con más detalle. Para leer un informe basta con saber qué buscar:
- La pendiente de la línea es la atenuación propia de la fibra. Una pendiente pareja es buena señal.
- Un escalón hacia abajo es una fusión o una curva: el alto del escalón es la pérdida en ese punto.
- Un pico hacia arriba es un conector o un extremo, porque reflejan luz.
- La caída final a ruido marca dónde termina la fibra. Si termina antes de lo que dice el plano, hay un corte.
- La bobina de lanzamiento al inicio: se usa para que el equipo se estabilice y se pueda medir el primer conector, que si no queda escondido en la zona muerta del OTDR.
Cuando la maquinaria cortó el cable
Dos causas de corte se repiten en faena: una excavación que no sabía que había una fibra, o un equipo alto que engancha el cable aéreo. Lo que hacemos para volver a dejarla andando:
- Medimos desde el extremo con OTDR para saber a cuántos metros está el corte, y lo ubicamos en terreno con el plano.
- Si el cable tiene reserva cerca, se abre y se fusiona hilo por hilo en una caja de empalme nueva.
- Si no alcanza, se inserta un trozo de cable nuevo con dos empalmes, uno a cada lado del daño.
- Volvemos a medir todos los hilos y te dejamos la curva nueva junto a la anterior, para que se vea qué cambió.
- Si el corte fue en un cruce de camino, te proponemos cómo proteger ese punto para que no se repita.
Monomodo o multimodo para unir dos salas
Monomodo conviene cuando
- Las salas están separadas por cientos de metros o más.
- La red puede crecer a más velocidad en el futuro.
- El tramo cruza la faena y no se quiere volver a tender.
Multimodo puede bastar cuando
- El tramo es corto, dentro de un mismo edificio o sala.
- Los equipos que ya existen tienen puertos multimodo.
- Se está ampliando una red multimodo que ya funciona.
Qué mandar para cotizar fibra
Con esto proponemos recorrido, cantidad de hilos y cuántas mediciones van.
- Qué puntos hay que unir y cuántos equipos van en cada extremo
- Un pantallazo del mapa con el recorrido probable
- Si hay ductos, bandejas o postes que se puedan usar
- Si es reparación: dónde fue el corte y si hay plano o informe OTDR anterior
- Si la mandante pide un formato de informe en particular
Ciudades y faenas donde cotizamos
Toca tu ciudad o tu faena: se abre WhatsApp con el mensaje listo para cotizar.
Preguntas frecuentes
Lo que preguntan los encargados de red y de mantención antes de pedir fibra.
Preguntar por WhatsApp¿Qué es un OTDR?
Es un equipo que manda pulsos de luz por la fibra y mide lo que vuelve. Con eso dibuja una curva que muestra el largo del tramo, dónde está cada empalme y conector, cuánto se pierde en cada uno y si hay un corte o una curva forzada. Esa curva queda como registro del estado de la fibra el día de la entrega.
¿Cuánto se pierde en una fusión?
El estándar TIA-568 acepta hasta 0,3 dB por empalme. En fibra monomodo, una fusión bien hecha queda típicamente bajo 0,05 dB. Si una fusión mide mucho más que eso, se corta y se repite antes de cerrar la caja.
¿Reparan un cable cortado por maquinaria?
Sí. Ubicamos el corte midiendo con OTDR desde un extremo, abrimos el cable en ese punto y fusionamos hilo por hilo en una caja de empalme. Si falta cable, se inserta un trozo nuevo con dos empalmes. Al final medimos todos los hilos otra vez.
¿Fibra monomodo o multimodo para unir dos salas?
Si las salas están lejos o la red va a crecer, monomodo. Multimodo puede servir en tramos cortos dentro de un edificio o cuando los equipos que ya existen tienen puertos multimodo. Lo definimos mirando la distancia y los equipos que van en cada punta.
¿Cuántos hilos conviene tender?
Más de los que se usan hoy. La mayor parte del costo está en el tendido y la mano de obra, no en los hilos extra, y tener hilos de reserva evita volver a tender cuando se suman cámaras, una sala nueva o un enlace de respaldo.
