Variadores de frecuencia: instalación, programación y diagnóstico
Montamos, programamos y ponemos en marcha variadores de frecuencia para bombas, correas, chancadores y ventiladores, y diagnosticamos los que se detienen por falla. En faena la mayoría de los problemas no son del equipo: son de calor, polvo, altura o de un ajuste que no calza con la carga.
Para qué sirve un variador, y para qué no
El variador cambia la frecuencia con la que se alimenta un motor y con eso su velocidad. Eso permite partir suave, sin el golpe de corriente ni el tirón mecánico de una partida directa, y ajustar la velocidad a lo que se necesita en cada momento en vez de trabajar siempre a fondo.
- Bombas y ventiladores: es donde más se nota el ahorro, porque bajar un poco la velocidad baja mucho la potencia que piden.
- Correas transportadoras: la partida suave cuida la correa, los empalmes y los reductores, sobre todo con la correa cargada.
- Chancadores y molinos: se usan sobre todo para controlar la partida y proteger el motor.
- Cuando no conviene: un motor que siempre trabaja a velocidad fija y parte pocas veces al día puede estar mejor con un partidor suave, más simple y barato.
Las fallas típicas en faena
Un variador es electrónica de potencia que genera su propio calor, y una sala eléctrica del norte le suma temperatura alta en verano y polvo fino todo el año; en altura, además, el aire enfría menos. Antes de cambiar un equipo que falla, revisamos estas tres cosas:
Calor

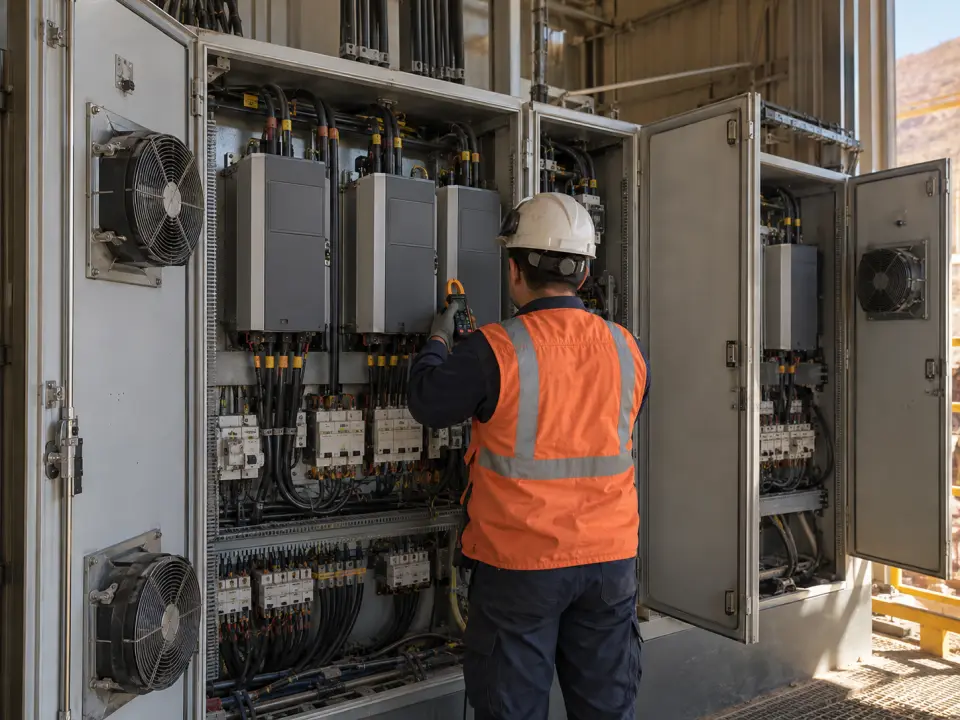

Es la causa más común de detenciones por sobretemperatura. Ventiladores internos gastados, filtros tapados, equipos montados muy juntos o una sala sin ventilación suficiente en verano. Se mide la temperatura dentro del gabinete a la hora de más calor, no a primera hora.
Polvo
El polvo fino se pega en el disipador y lo aísla, y el conductivo puede provocar fallas en las tarjetas. La sala tiene que tener ventilación filtrada, y el gabinete un grado de protección que calce con el ambiente.
Cables y conexiones
Un cable de motor largo sin el filtro adecuado, una malla de blindaje mal conectada a tierra o un borne suelto provocan fallas intermitentes que parecen del variador y no lo son.
Cómo hacemos una puesta en marcha
Lo que se revisa entre que el variador está montado y que queda entregado a operaciones.
- Revisión antes de energizar
Conexiones de fuerza y control, puesta a tierra, blindaje del cable de motor, protecciones aguas arriba y ventilación del gabinete.
- Datos del motor
Se cargan desde la placa del motor y se hace la identificación del motor que pide el fabricante, con el motor desacoplado cuando el procedimiento lo exige.
- Ajuste según la carga
Rampas de partida y parada, velocidades mínima y máxima, límites de corriente y protecciones pensadas para la bomba, la correa o el ventilador que mueve.
- Prueba con carga y entrega
Se prueba con el proceso real, se respaldan los parámetros finales y se entregan por escrito junto a lo medido.
Variadores, armónicas y factor de potencia
El variador toma corriente de la red de forma entrecortada, y eso deforma la onda y genera armónicas. Con uno o dos equipos chicos no se nota; con varios variadores grandes en la misma barra, empiezan a calentarse transformadores y cables, y un banco de condensadores común puede entrar en resonancia y quemarse.
Por eso, cuando una planta suma variadores, conviene medir antes de tocar el banco de condensadores. Cómo se resuelve eso, con reactancias o filtros, está en banco de condensadores. Si el variador además se va a controlar desde la sala de control, lo conectamos al PLC con SCADA y PLC.
Valores de referencia de equipo y de horas de programación
Dos valores publicados en Chile, cada uno en su fila: un variador de gama media y una tarifa por hora de programación de automatismos. No incluyen montaje, cables, filtros, traslado ni la puesta en marcha en faena.
| Qué es | Valor publicado | Nota |
|---|---|---|
| Variador de frecuencia de 15 kW (20 HP) en 400 V, equipo | $3.454.941 IVA incluido | Solo el equipo, sin instalación ni programación. |
| Programación de PLC y automatismos, por hora | $52.500 neto por hora | Tarifa publicada para PLC; sirve de referencia para horas de ingeniería. |
Valores referenciales de mercado en Chile, se confirman tras evaluación. Revisados el 28 de septiembre de 2026 en las fuentes indicadas.
Fuentes: NDU, variadores de frecuencia, ENAU, servicio de programación de PLC
Qué mandar si tu variador está fallando
Con esto muchas veces se sabe la causa antes de ir.
- Foto de la placa del variador y de la placa del motor
- El código de falla que muestra la pantalla, y cada cuánto aparece
- Qué mueve: bomba, correa, ventilador u otro
- Foto del gabinete abierto, con filtros y ventiladores a la vista
- A qué altura está la faena y si la falla aparece más en las tardes
Ciudades y faenas donde cotizamos
Toca tu ciudad o tu faena: se abre WhatsApp con el mensaje listo para cotizar.
Preguntas frecuentes
Lo que preguntan los mantenedores eléctricos sobre variadores.
Preguntar por WhatsApp¿Por qué mi variador se apaga por sobretemperatura?
Casi siempre por calor que no sale: ventiladores internos gastados, filtros tapados, polvo en el disipador o una sala sin ventilación suficiente en las horas de más calor. En altura se suma que el aire enfría menos. Si el equipo quedó justo para el motor, cualquiera de esas causas lo detiene.
¿Hay que derratear un variador en altura?
Sí, sobre la altitud que indica el fabricante, que en muchos equipos es 1.000 metros. Cada manual trae la tabla de cuánto baja la corriente permitida por sobre esa altura. Un reemplazo para una faena en la cordillera se dimensiona con esa tabla, no solo con la potencia del motor.
¿Programan variadores de cualquier marca?
Trabajamos sobre el equipo que ya tienes, sea cual sea la marca, siempre que tengamos su manual y, si hace falta, su software de configuración. Mándanos la foto de la placa y te decimos cómo lo abordamos.
¿Un variador afecta el factor de potencia?
El variador mejora el factor de potencia de desplazamiento del motor, pero genera armónicas que deforman la corriente. Con varios variadores grandes, un banco de condensadores común puede entrar en resonancia. Por eso se mide la red antes de agregar o cambiar el banco.
